Plateforme DTPI

par Heurteau David - 12 février (modifié le 17 février)

Présentation

La plate-forme DTPI (Détection : Temps, Position, Image) est une plateforme technologique de l’Institut des Sciences Moléculaires d’Orsay (ISMO). Elle répond à des besoins en instrumentation de pointe communs à plusieurs disciplines. Son rôle est de mettre à la disposition de petites équipes des dispositifs électroniques non disponibles commercialement, son axe actuel étant les systèmes de mesure du temps. Elle participe à la formation d’étudiants et a le souci de la valorisation industrielle de son activité. Elle s’attache également à développer des échanges avec les laboratoires proches, tant au niveau de l’étude qu’à celui de la réalisation.

Utilisateurs

Synchrotron SOLEIL, ISMO, LAC, LCFIO, LCPMR, IRAP, ILM, TAMU (USA), UFBA (Brésil), société Orsay Physics, …

Réalisations

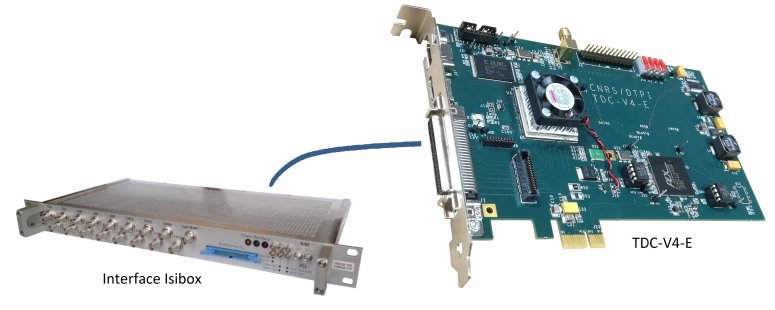

TDC (Time to Digital Converter)

Spécifications :

  • TDC-V4 au format PCI et TDC-V4-E en PCI Express
  • Interface IsiBox au format 19", entrées NIM en BNC ou ECL en nappe
  • 16+1 voies indépendantes
  • Pas de codage 120 ps
  • Résolution (écart-type RMS) 60 ps
  • Plage 7,8 ms
  • Résolution double hits <2,5ns
  • DNL <4%

Résolution de 30 ps sur demande

Francais English Application Notes
TDC-V4 Notice Utilisateur
TDC-V4 User Manual
TDC-V4- AN
Isibox - Notice Utilisateur
Isibox - User Manual

Discriminateurs

Versions autonomes en boitier :

  • LED : Leading Edge Discriminator, à seuil simple, 2 voies
  • CFD : Constant Fraction Discriminator, compensé, 1 voie
  • PDD : Peak Detection Disciminator, compensé, 1 voie

Spécifications :

  • Boitier compact, permettant de le positionner au plus près du détecteur
  • Sorties NIM, entrées-sorties en SMA, 50Ω
  • Taux moyen de répétition : jusqu’à 100M/s et plus.
  • Réglage du seuil de +25mV à -225mV

Choix de la configuration sur demande

Discriminateurs - Notice Utilisateur

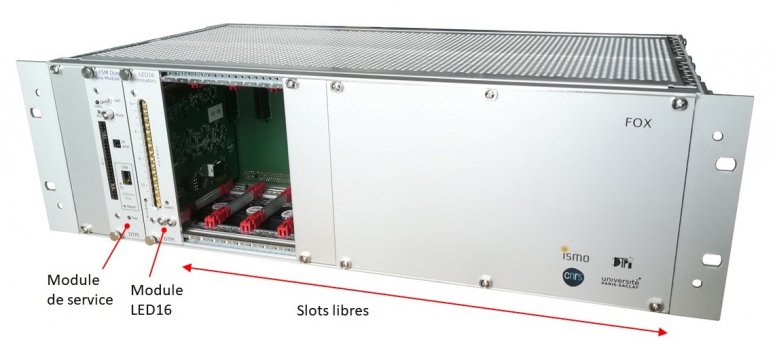

FOX (Fpga Open eXtension)

Description :

  • Standard d’interconnexion modulaire et ouvert, format 19" (photo) ou coffret
  • Fond de panier (Midplane), adapté pour signaux temps réels, liaisons point à point
  • Jusqu’à 13 modules en version 19" (discriminateurs, générateurs d’impulsion, CAN, contrôleur Arduino…)
  • Carte de traitement à base de FPGA (pour TDC, …)


Autres développements

PDC-1 (POCI) Notice Utilisateur
  • codage d’amplitude 15 bits : PDC-1 (alias POCI)
  • développements spécifiques : codage simultané énergie/temps, discrimination/amplification, discriminateur par détection de cdg, …

Pour obtenir un devis, les logiciels, ou tout autre information, nous contacter.

Séminaires

Séminaire ISMO 2018 - Présentation DTPI
  • Codage du temps par FPGA - Ecole Numérique IN2P3 - Fréjus, novembre 2012
  • FPGAs et codage du temps - 14èmes Rencontres Electronique du Réseau des Electroniciens - Paris, octobre 2012
  • Les TDCs – Conversion numérique du temps - Synchrotron Soleil - Gif sur Yvette, mars 2014
  • Les développements de la DTPI - Séminaire interne ISMO - Orsay, mars 2018


Contact

Responsable : David HEURTEAU
